Panel de control ON-688 CD3 con interfaz de detección de cuatro sondas, ajuste de sensibilidad de precisión y componentes de grado industrial para el detector de agujas APS de Oshima
  • Nombre
  • Nombre

Panel de control ON-688 CD3 con interfaz de detección de cuatro sondas, ajuste de sensibilidad de precisión y componentes de grado industrial para el detector de agujas APS de Oshima

Número De Modelo: ON-688 CD3
Cuota De Producción: 1 Uds.
Precio: 1-99999
Tiempo De Entrega: 1-7 días
Condiciones De Pago: T/T
Información detallada
Descripción de producto
Información detallada
Lugar de origen:
Porcelana
Resaltar:

Panel de control de la interfaz de detección de cuádruples sondas

,

PCB de ajuste de sensibilidad de precisión

,

Tabla de detección de agujas de selección de componentes de grado industrial

Descripción de producto

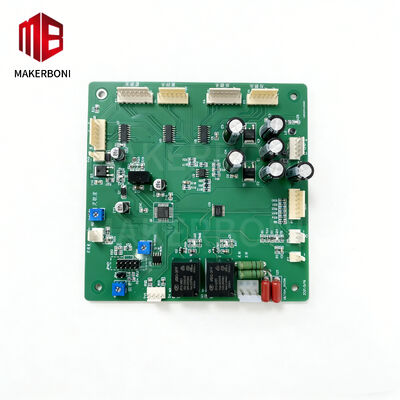

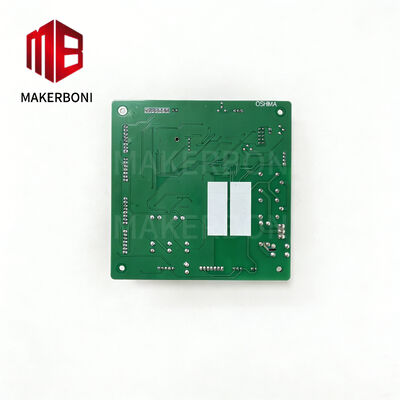

Placa de Control CD3 ON-688 para Detector de Agujas Oshima APS
Reemplazo Profesional y Mejora de Rendimiento
La placa de control CD3 ON-688 es un componente central diseñado específicamente para la máquina detectora de agujas CD3 ON-688 APS, garantizando una compatibilidad total con los sistemas de máquinas de coser y corte industriales Oshima. Como unidad de procesamiento central del sistema de detección de agujas, esta PCB integra acondicionamiento de señal de precisión, diseño de interfaz multisondeo y una lógica de control de relés robusta para ofrecer una detección de agujas metálicas fiable y de alto rendimiento para entornos de fabricación textil.
Características y Ventajas Clave del Producto
  • Compatibilidad Optimizada con Oshima: Diseñada como un reemplazo directo para la placa de control original en modelos CD3 ON-688 APS equipados con Oshima, eliminando complejas modificaciones de cableado o software y minimizando el tiempo de inactividad de la máquina durante el mantenimiento o las actualizaciones.
  • Interfaz de Detección Quad-Sondeo: Equipada con 4 conectores de sonda dedicados (2 sondas frontales, 2 sondas traseras) para permitir un escaneo completo y de alta cobertura en toda la ruta del material, reduciendo drásticamente el riesgo de fragmentos de aguja perdidos o contaminantes metálicos.
  • Ajuste de Sensibilidad de Precisión: Los potenciómetros ajustables integrados permiten un ajuste fino de la sensibilidad de detección para adaptarse a diferentes grosores de tela, tamaños de aguja y condiciones de producción, equilibrando la máxima precisión de detección con una eficaz supresión de ruido.
  • Selección de Componentes de Grado Industrial: Construida con condensadores electrolíticos, resistencias, circuitos integrados y módulos de relés (JQC-3FF) de alta calidad para garantizar estabilidad a largo plazo, resistencia a interferencias eléctricas y operación fiable en entornos de fábrica con altas vibraciones.
  • Control de Actuación Fiable: Las salidas de relé duales proporcionan un control seguro y a prueba de fallos sobre las funciones de seguridad de la máquina, como parada de emergencia, activación de alarmas y clasificación de materiales, garantizando el cumplimiento de las normas de seguridad industrial.
  • Diseño Robusto de PCB: Placa de circuito impreso multicapa con enrutamiento de señal y colocación de componentes optimizados que mejoran la integridad de la señal, reducen la diafonía y mejoran la disipación térmica para un uso continuo en producción 24/7.
Especificaciones Técnicas
Parámetro Detalles
Modelo de Producto Placa de Control CD3 ON-688
Sistema Compatible Detector de Agujas CD3 ON-688 APS (máquinas Oshima)
Interfaz de Sonda 4 canales (2 frontales, 2 traseros)
Salida de Control Relé de 2 canales (JQC-3FF, 10A/250VAC)
Ajuste de Sensibilidad Control manual por potenciómetro
Voltaje de Operación 24V CC (estándar industrial)
Dimensiones de la PCB Factor de forma estándar para la carcasa Oshima APS
Montaje Montaje con tornillos de 4 puntos
Construcción PCB FR-4 de grado industrial, componentes compatibles con RoHS
Aplicaciones y Casos de Uso
La placa de control CD3 ON-688 es la solución ideal para fabricantes textiles, fábricas de prendas de vestir e instalaciones de control de calidad que dependen de los sistemas de detección de agujas Oshima APS. Es perfectamente adecuada para:
  • Reemplazo directo de placas de control defectuosas u obsoletas en máquinas CD3 ON-688 existentes
  • Actualización de sistemas de detección heredados para mejorar la sensibilidad y la fiabilidad
  • Garantizar el cumplimiento de las normas de calidad internacionales para productos textiles al prevenir la contaminación por agujas metálicas en los productos terminados
  • Soportar la producción continua en operaciones de fabricación de alto volumen de ropa, textiles para el hogar y equipaje
Al combinar la compatibilidad específica con Oshima, la detección avanzada multisondeo y la durabilidad de grado industrial, la placa de control CD3 ON-688 ofrece una solución rentable y de alto rendimiento para mantener y mejorar las capacidades de detección de agujas en flujos de trabajo críticos de producción textil.
